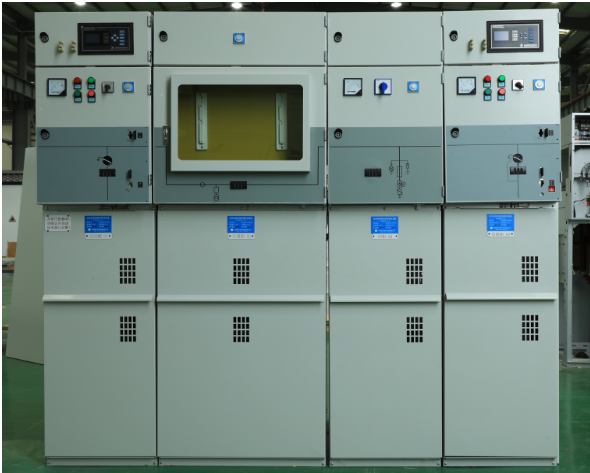

環網櫃是一組輸配電氣設備（高壓開關設備）裝在金屬或非金屬絕緣櫃體内或做成拼裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。它被廣泛使用于城市住宅小區、高層建築、大型公共建築、工廠企業等負荷中心的配電站以及箱式變電站中。

原理編輯 播報

環網是指環形配電網，即供電幹線形成一個閉合的環形，供電電源向這個環形幹線供電，從幹線上再一路一路地通過高壓開關向外配電。這樣的好處是，每一個配電支路既可以從它的左側幹線取電源，又可以從它右側幹線取電源。當左側幹線出了故障，它就從右側幹線繼續得到供電，而當右側幹線出了故障，它就從左側幹線繼續得到供電，這樣一來，盡管總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，從而提高了供電的可靠性。

所謂“環網櫃”就是每個配電支路設一台開關櫃（出線開關櫃），這台開關櫃的母線同時就是環形幹線的一部分。就是說，環形幹線是由每台出線櫃的母線連接起來共同組成的。每台出線櫃就叫“環網櫃”。實際上單獨拿出一台環網櫃是看不出“環網”的含義的。

這些環網櫃的額定電流都不大，因而環網櫃的高壓開關一般不采用結構複雜的斷路器而采取結構簡單的帶高壓熔斷器的高壓負荷開關。也就是說，環網櫃中的高壓開關一般是負荷開關。環網櫃用負荷開關操作正常電流，而用熔斷器切除短路電流，這兩者結合起來取代了斷路器。當然這隻能局限在一定容量内。

這樣的開關櫃也全可以用到非環網結構的配電系統中，于是随着這種開關櫃的廣應用，“環網櫃”就跳出了環網配電的範疇而泛指以負荷開關為主開關的高壓開關櫃了。
